Innenansicht Labor - Moderne Materialien, Fertigungsverfahren und spezifische Produktionsprozesse stehen im Mittelpunkt Bildinformationen anzeigen

Innenansicht Labor - Moderne Materialien, Fertigungsverfahren und spezifische Produktionsprozesse stehen im Mittelpunkt

Foto: Foto Pietrek / Entwurf Dohmeier-Fischer, UPB

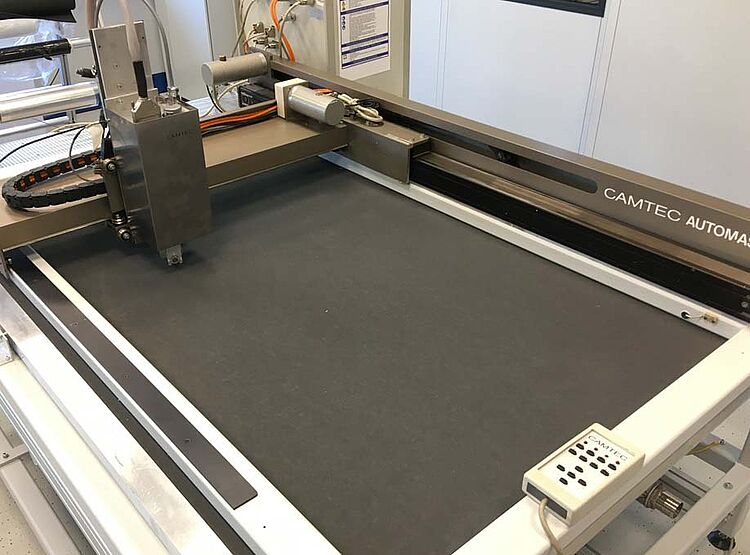

Portal-Schneidanlage: CAMTEC AUTOMASK Vario

Technische Spezifikationen:

  • Manueller / Automatischer Beschnitt
  • Tangential geführtes, rotierendes Messer
  • Arbeitsfläche: 1.000 mm x 580 mm
  • HPGL-Schnittstelle (Konvertierung von z.B. DXF-Format möglich)
  • Vakuumtisch zur sicheren Fixierung des Schneidguts

Anwendung:

Die Portal-Schneidanlage CAMTEC AUTOMASK Vario wird für den Zuschnitt flächiger Schablonen sowie trockener oder vorimprägnierter Faserhalbzeuge eingesetzt.

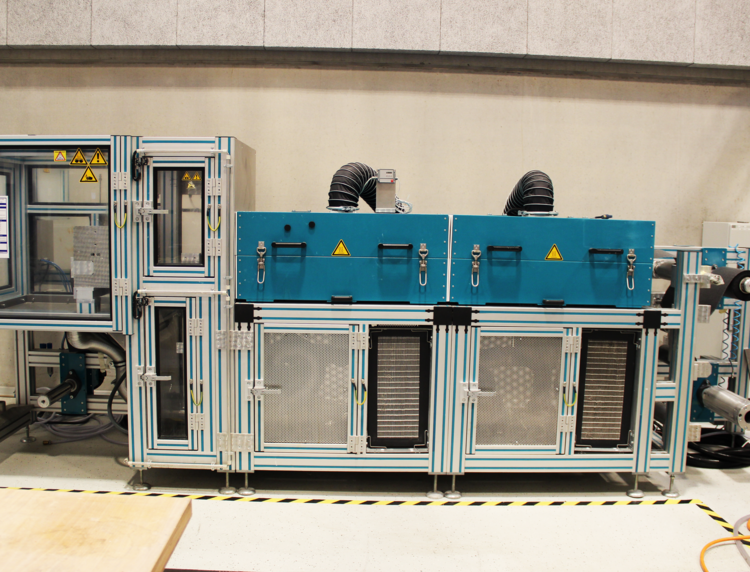

Prepreg-Anlage: BaseCoater BC 46 (Coatema Coating Machinery GmbH)

Technische Spezifikationen:

  • Arbeitsbreite / Walzenbreite: 250 mm /300 mm
  • Geschwindigkeit: 0,1 – 2 m/min
  • Zugkraft: 25 – 250 N
  • Heißluft-Trocknung bei max. 235°C
  • Volumen des Beschichtungsbecken: 1 Liter

Anwendung:

Automatisiertes Beschichtungsanlage zur Herstellung von vorimprägnierten Faser-Matrixhalbzeugen (Prepregs). Dier Prozess der Prepreg-Herstellung besteht aus dem Abwickeln, der Beschichtung, der Wärmebehandlung (Trocknen und Kühlen) sowie dem Aufwickeln.

Harzinjektionsanlage Tartler GmbH

Technische Spezifikationen:

  • Verarbeitung von bis zu drei Komponenten
  • Mischungsverhältnisse A:B:C bis zu 1:1:1
  • Volumenstrom- / Druckgeregelter Injektionsprozess
  • Max. Injektionsdruck: 60 bar
  • Materialdurchsatz: bis zu 1 kg/min
  • Beheizung der Vorratsbehälter und des Schlauchpakets bis 130 °C
  • Messsysteme/Sensorik: Injektionsdruck, Temperaturen, Mischverhältnis
  • Prozessüberwachung

Anwendung:

Vorwärmen, Dosieren und Injizieren von EP oder PU-Harzen zur Herstellung von FKV- oder FKV-Metall-Hybridbauteilen mittels (vakuumunterstütztem) Harzinjektionsverfahren (Resin Transfer Moulding, RTM).

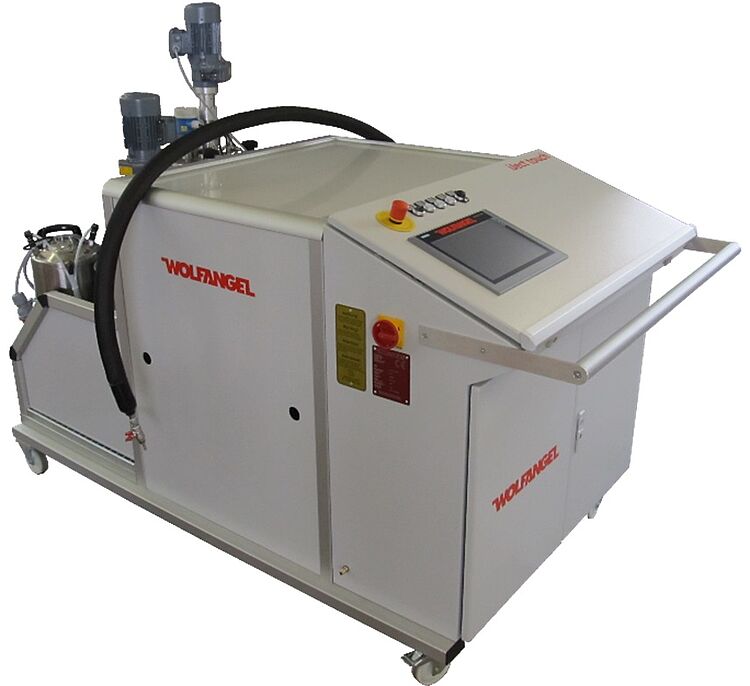

Harzinjektionsanlage Wolfangel GmbH

Technische Spezifikation:

  • Verarbeitung von bis zu drei Komponenten
  • Mischungsverhältnisse A:B:C bis zu 1:1:1
  • Druckgeregelter Injektionsprozess
  • Max. Injektionsdruck: 40 bar
  • Materialdurchsatz: bis zu 500 g/min
  • Beheizung der Vorratsbehälter und des Schlauchpakets
    bis 120 °C
  • Messsysteme/Sensorik: Injektionsdruck, Temperaturen, Dosierverhältnisse

Anwendung:

Vorwärmen, Dosieren und Injizieren von EP oder PU-Harzen zur Herstellung von FKV- oder FKV-Metall-Hybridbauteilen mittels (vakuumunterstütztem) Harzinjektionsverfahren (Resin Transfer Moulding, RTM).

Hydraulische Presse: LaboPress P200S (Vogt Labormaschinen)

Technische Spezifikationen:

  • Presskraft stufenlos einstellbar (SPS-Steuerung)
  • Presskraft: 1,2-24,5 kN
  • Werkzeugplatten bis 300 °C beheizbar
  • Kühlung der Werkzeugplatten mittels Wasser/Druckluft-Gemisch
  • Arbeitsfläche: 200 mm x 200 mm
  • Einbauhöhe: 175 mm
  • Hubgeschwindigkeit: 20 mm/sec (Schnellgang), 0,5 mm/sec (Schleichgang)

Anwendung:

Die LaboPress P200S ist als Allrounder für vielfältige Aufgabenstellungen und Laboranwendungen geeignet. Durch Temperatur- und Kraftsteuerung geeignet zur wiederholgenauen Herstellung von Proben und kleineren Bauteilen z.B. mittels Prepreg-Pressverfahren.

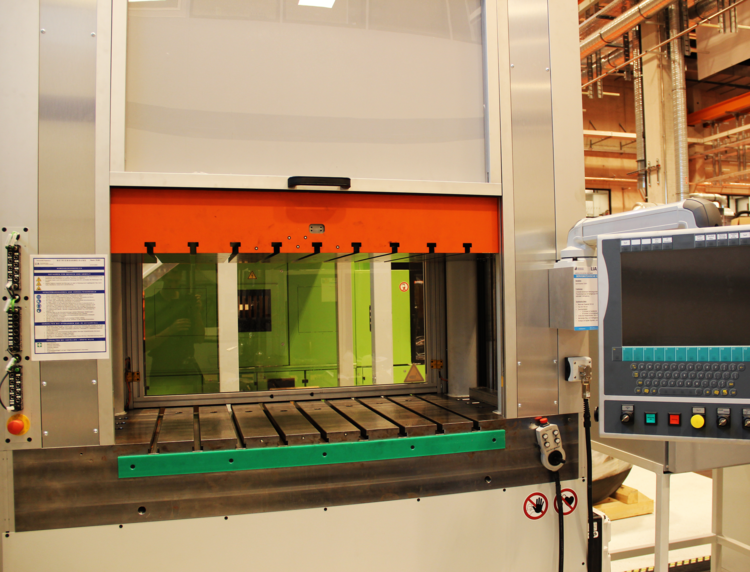

Servomotorische Spindelpresse (Synchropress GmbH)

Technische Spezifikationen:

  • Maximale Presskraft:  300 kN
  • Stößelgeschwindigkeit: 10 mm/s (Handbetrieb), 50 mm/s (Automatikbetrieb)
  • Arbeitsfläche: 1200 x 700 mm
  • Einbauhöhe: 750 mm

Anwendung:

Universell einsetzbare Werkzeugprobier- und Produktionspresse mit hochgenauer Wegregelung und optionaler Kraftregelung.

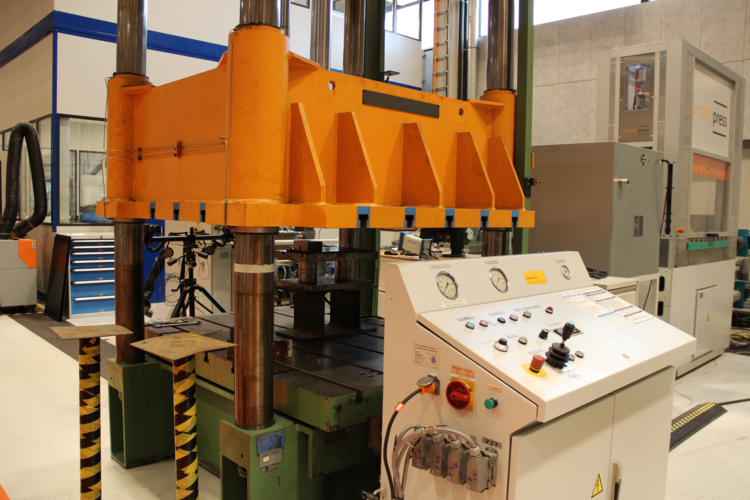

Hydraulische Presse (Hessmert)

Technische Spezifikationen:

  • Maximale Presskraft: 500 kN
  • Max. Stößelgeschwindigkeit: 35 mm/s (aufwärts), 70 mm/s (abwärts)
  • Arbeitsfläche: 1300 mm x 1800 mm
  • Einbauhöhe: 1600 mm

Anwendung:

Universell einsetzbare ölhydraulische Oberkolbenpresse in Säulenkonstruktion zur Durchführung von Tuschierarbeiten sowie zur Herstellung von FKV- und FKV-Metall-Hybridbauteilen z.B. mittels Harzinjektionsverfahren.
