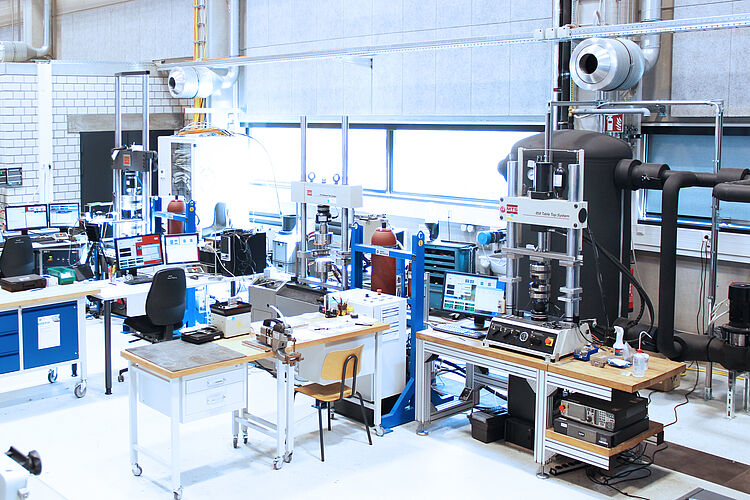

Innenansicht Labor - Moderne Materialien, Fertigungsverfahren und spezifische Produktionsprozesse stehen im Mittelpunkt Bildinformationen anzeigen

Innenansicht Labor - Moderne Materialien, Fertigungsverfahren und spezifische Produktionsprozesse stehen im Mittelpunkt

Foto: Foto Pietrek / Entwurf Dohmeier-Fischer, UPB

Hochtemperatur-Tiefungsprüfstand

Tiefungsprüfstand < 400° C

Technische Spezifikationen

  • Nakajima-Stempel Ø 100 mm
  • Tiefungsversuche bis zu 400° C durch Beheizung von Stempel und Werkzeugen
  • Verschiedene erprobte Schmierungssysteme zur Reibungsminimierung bei unterschiedlichen Temperaturbereichen
  • Maximale Stempelkraft bis 1000 kN
  • Kraft-Aufzeichnung bis 250 kN
  • Weg-Messsystem zur Aufzeichnung des Stempelweges
  • Inline-Vermessung der Dehnungen mit Hilfe von optischen Messsystemen (gom ARAMIS)

Anwendung

  • Tiefungsversuche nach DIN EN ISO 12004-2 zur Bestimmung von Grenzformänderungskurven für verschiedene Materialien, Blechstärken und Temperaturbereiche

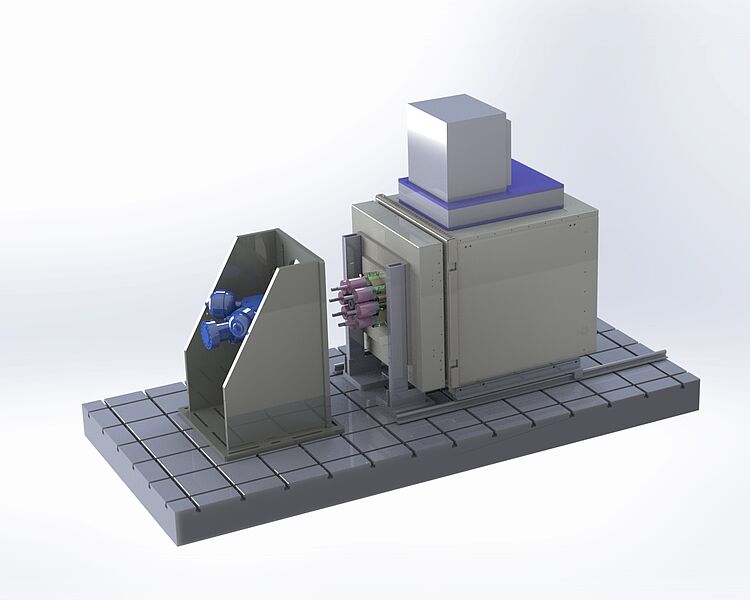

Tiefungsprüfstand > 400° C

Technische Spezifikationen

  • Nakajima-Stempel Ø 100 mm
  • Tiefungsversuche bis 800° C in isothermer Ofenatmosphäre
  • Schleusensystem zur Probenzuführung
  • Maximale Stempelkraft bis 100 kN
  • Kraft-Aufzeichnung bis 100 kN
  • Weg-Messsystem zur Aufzeichnung des Stempelweges
  • Nachträgliche Vermessung der Dehnungen mit Hilfe von optischen Messsystemen (gom ARGUS)

Anwendung

  • Tiefungsversuche nach DIN EN ISO 12004-2 zur Bestimmung von Grenzformänderungskurven für verschiedene Materialien, Blechstärken und Temperaturbereiche

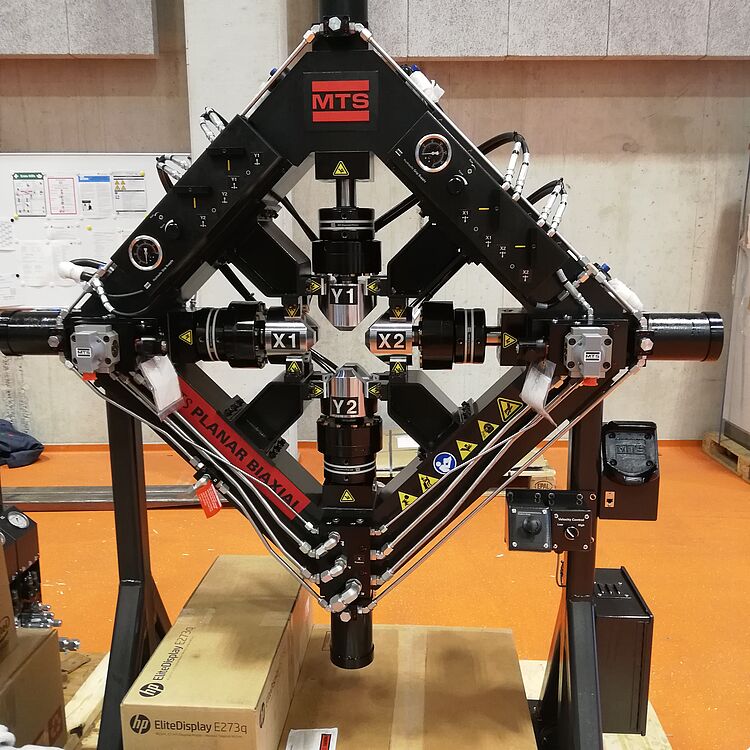

Planar-Biaxial-Prüfmaschine

Technische Spezifikationen

  • 4 Aktuatoren zweier orthogonaler Belastungsachsen in einer Ebene

  • Maximale Kräfte je Achse bis 25 kN

  • Kraft-Aufzeichnung je Achse bis 25 kN

  • Mittelpunktregelung durch Aktuatorsteuerung

  • Weg-Messsystem zur Aufzeichnung der Aktuatorbewegungen

  • Ermittlung der Dehnungen mit optischen Messsystemen (gom ARAMIS)

Anwendung

  • Mehrachsige Zugversuche in der Ebene zur Bestimmung des isotropen und anisotropen Materialverhaltens verschiedener Polymere und faserverstärkten Kunststoffen.
